Schnier高压开关,HES,0801

价格:面议 2025-08-15 03:58:01 503次浏览

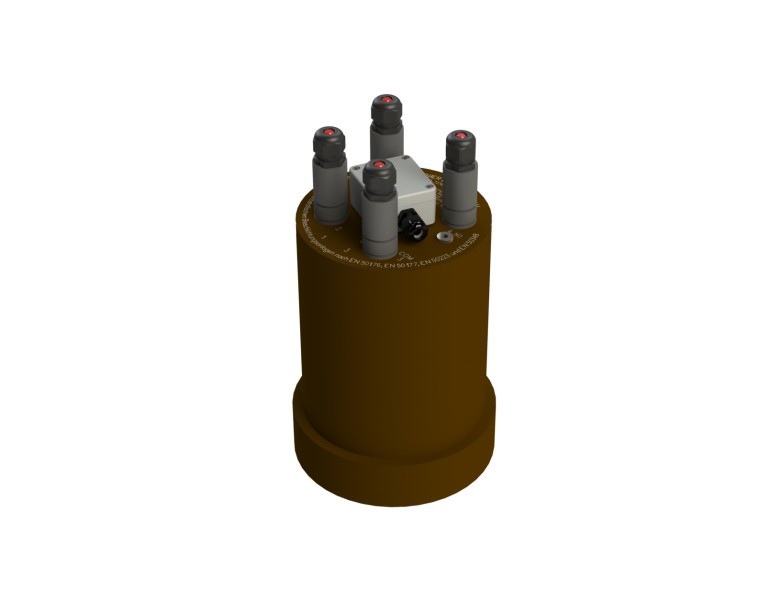

德国Schnier高压开关 HES 08/01

100KV/1mA , 2个com/1个nc/1个no.

高压开关HES 08/01可用作高压继电器或接地开关。控制电压为24VDC, 高压100 kV。

预期用途:

HES 08/01型高压开关仅用于符合以下至少一项标准安全要求所规定的固定式静电装置。

EN 50176“可燃液体涂料用的固定式静电应用设备”

EN 50348“不可燃液体涂料用的固定式静电应用设备”

EN 50177“可燃液体涂料用的固定式静电喷涂设备”

EN 50223“可燃植绒材料的固定式静电应用设备”。

高压开关主要有一个在隔离油中工作的高压开关元件、机电驱动器和接线盒构成。外壳由稳固的绝缘树脂铸造而成,高压连接设计为高压线缆的干式安装。高压开关的设计使开启器、闭合器、转换器或接地开关都能工作(见连接示例)。

仅允许使用阻尼高压电缆用于接地开关,例如SCHNIER代码:050028或050029作为接地线。

接地线应使用至少2m长的阻尼高压电缆。

公共开关触点设计为双触点,用来连接检测或放电电阻器。

规格参数

max开关电压 100 kV DC/

min检测电压 1000V DC

运行电流 1mA

控制电压 24VDC

启用电流/吸持电流 典型值:0.5秒为500毫安/ 典型值:150毫安

运行环境 +5°C to 40°C max. 80% r.h.

尺寸L / Ø 330 / 170 or 190 mm

重量 6800g

防护类型 防漂移

构造 圆柱形,铸造,隔离油填充

20-

Schnier HEB 01/01高压接地棒

静电喷涂设备接地,允许电压160 kV DC。

预期用途

HEB 01/01型高压接地棒用于符合标准EN 50050、EN 50176、EN 50177、EN 50223或EN 50348下的静电喷涂设备接地。

它可以释放160 kV的直流电压源电压。

注意:接地过程中可能会产生点火火花。须确保无易燃气氛。

规格参数

型号 HEB 01/01

产品代码 810202

允许电压 160KV DC

设备允许电容 10nF

运行环境 +5°C to 50°C max. 80% r.h.

尺寸Ø / L 40 (120) / 800 mm

重量 1.5 kg

电阻 手柄:<1 Ohm (通过铜屏蔽层接地)

接地棒:< 500 kOhm (通过导线接地)

接地棒接地端 可更换

a) 球形电极

b) 4mm香蕉插头c) 勾形

线缆 5m屏蔽高压线缆,带阻尼PE线
