工作原理
基于负反馈制原理，通过参比电极实时监测长输管道的电位，并将该电位与预设的保护电位值进行比较。当电位偏离设定值时，恒电位仪会自动调整输出电流的大小和方向，使电位迅速恢复到设定值附近，从而实现对长输管道的有效保护。
结构与组成

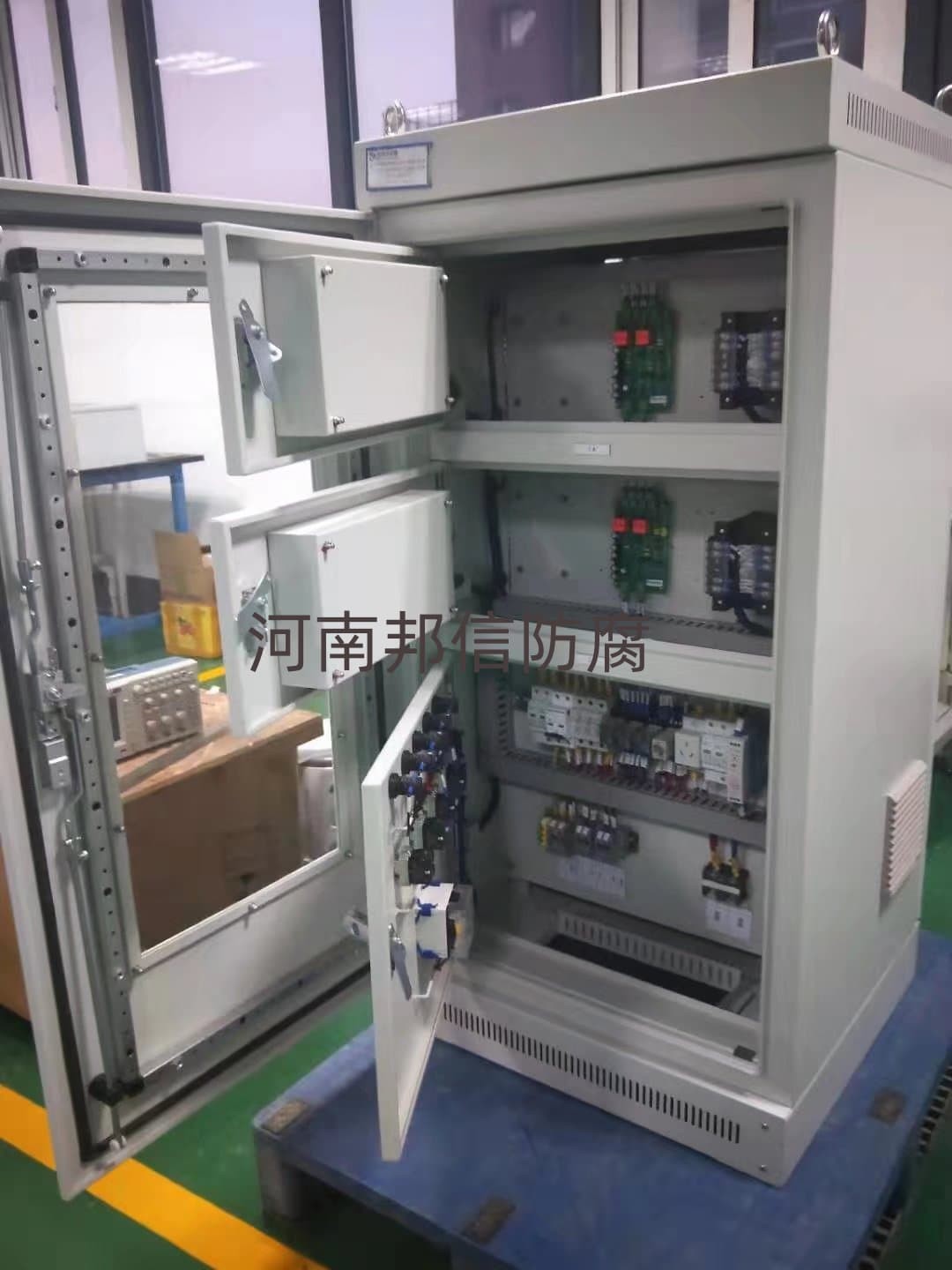

一般为柜式结构，柜体上方为 2 路恒电位仪组件，包含晶闸管及电流检测组件、移相变压器、阻容吸收板、触发板、运行信号继电器等。前下方有电器安装盘和转换单元，安装有电源开关、转换单元保护熔断器、防雷击模块、断电测试控制继电器、抗干扰元件、转换单元电源变压器、电源开关、保护熔断器、转换单元逆止二极管等。下面为交流输入端子、信号输出端子和直流输出端子。柜体后下方有主整流变压器和滤波电抗器。设备仪表板装有运行指示灯、报警指示灯、断电测试灯、液晶控制板、控制单元、电源电压表、控制单元参比选择开关、控制选择开关、间断运行开关等。
技术参数
电气参数：交流输入电压一般为单相 220 伏，频率 50HZ。直流输出电压范围为 DC 0 - 10 伏，直流输出电流为 DC 0 - 20 安。过电流保护值不超过 110%，过电位保护值为 - 3 伏。
控制精度：手动恒电流工作时，恒电流精度不超过 ±1%；自动恒电位工作时，恒电位精度不超过 20mV。
使用环境：工作环境温度为 - 10℃ - +50℃，湿度不超过 90%，海拔高度不超过 2000 米，且要求在无易燃易爆和严重腐蚀金属气体的场所使用。
特点与优势
高可靠性：由两台恒电位仪组成，一用一备，当正在运行的一台发生故障时，另一台能够迅速自动切换投入使用，确保阴极保护系统不间断运行。
维护便利：在不停运阴极保护系统的情况下，可以对处于备用状态的恒电位仪进行维护、检修或校准等操作。
智能化控制：部分智能型产品支持远程监控功能，管理人员可通过远程控制功能对恒电位仪的输出进行调整，还能实时获取设备的运行状态、参数等信息，实现智能化管理和运维。
适应性强：可以适应不同的土壤电阻率和环境条件，提供稳定的保护电流，确保在各种复杂环境下都能发挥良好的保护作用。
应用场景
主要应用于石油、天然气等长输管道的阀室。长输管道通常埋设在地下，所处环境复杂多变，容易受到土壤中水分、电解质等因素的影响而发生腐蚀。该恒电位仪能有效保障长输管道长期安全运行，防止因腐蚀导致的管道泄漏等安全事故和经济损失
